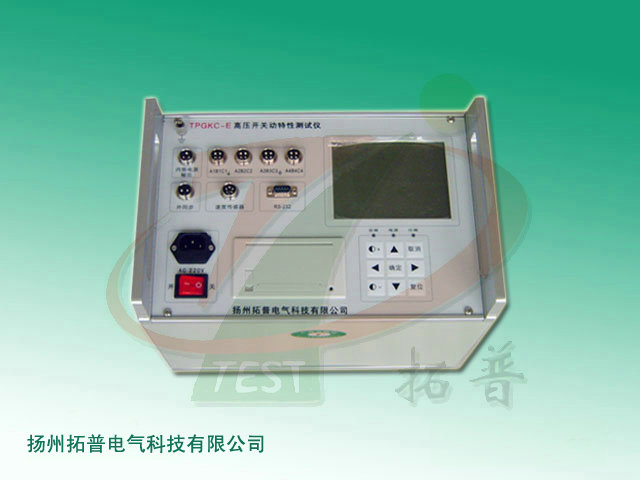

高壓開關動特性測試儀_GKC-B3_技術資料
高壓開關動特性測試儀用于各種少油、多油開關、真空開關、六氟化硫開關的動特性測試。以單片機為核心進行采樣、處理和輸出，采用漢字提示以人機對話的方式操作，具有智能化、功能多、數據準確、操作簡單、體積小等優點。
主要功能
※12個斷口的固有分、合閘時間；
※重合閘時間；
※分、合閘Max不同期性；
※剛分、剛合速度；
※彈跳時間及幅度；
※開關行程及開關超行程；
※分、合閘平均速度、Max速度
※顯示--打印速度--距離曲線；
技術指標：
同時可測量斷口數：≤12個
時間分辨率：0.1ms
速度分辯率：0.001m/s
附：高壓開關動特性測試儀詳細介紹
高壓斷路器動特性分析儀適用于SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。該儀器采用彩色觸摸屏顯示、控制，中文圖形菜單，操作更為方便。儀器內置微型打印機，可快速打印試驗數據。
功能特點
1、產品性能
（1）時間：12個斷口的固有分、合閘時間，同相同期、相間同期。
（2）重合閘：每斷口的合－分，分－合，分－合－分過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值。
（3）彈跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形；每斷口的分閘反彈幅值。
（4）速度：剛分、剛合速度，Max 速度，時間－行程特性曲線。
（5）行程：總行程，開距，超行程，過沖行程，反彈幅值。
（6）電流：分、合閘線圈的分、合閘電流值、電流波形圖。
（7）動作電壓：機內提供DC0～300V/20A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。
2、產品特點
（1）適用于國內外生產的常用型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。
（2）抗干擾能力強，在500kV變電站旁路母線帶電的情況下，也能輕松試驗。
（3）直線傳感器、旋轉傳感器安裝方便、簡捷。
（4）開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。
（5）主機可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。
（6）主機大屏幕、寬溫度、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。
（7）中文菜單操作，使用方便。儀器內置打印機，可打印試驗數據及圖譜。
（8）剛分、剛合速度選擇及自定義功能，根據需要設定，任意分析，適用于國內外開關廠生產的開關的測速試驗。
技術參數
1、使用環境
輸入電源：AC 220V±10%、50Hz±10%
環境溫度：-10～40℃
環境濕度：≤80%RH
大氣壓力：86～106kpa
2、安全性能
絕緣電阻：＞2MΩ
介電強度：電源對機殼工頻1.5kV耐壓1分鐘，無閃絡與飛弧。
3、基本參數
（1）時間：量程：20000.0ms Min分辨率：0.01ms
誤差：①200ms檔位 0.01ms±0.1ms
②2000ms檔位 0.1ms±0.1ms
③20000ms檔位 1ms±0.1ms
（2）速度：量程：20.00m/s Min分辨率：0.01m/s
誤差：①0～2m/s以內 ±0.1m/s±1個字
②2ms以上 ±0.2m/s±1個字
（3）行程：真空斷路器：量程：50.0mm 分辨率：0.1mm 誤差：0.1%±1個字
SF6斷路器：量程：300.0mm 分辨率：1mm 誤差：0.1%±1個字
少油斷路器：量程：600.0mm 分辨率：1mm 誤差：0.1%±1個字
4、電 流：Max 量程：20.00A 分辨率：0.01A
5、輸出電源：DC0～300V數字可調/20A（瞬時工作），分辨率1V
信息整理：揚州拓普電氣科技有限公司
