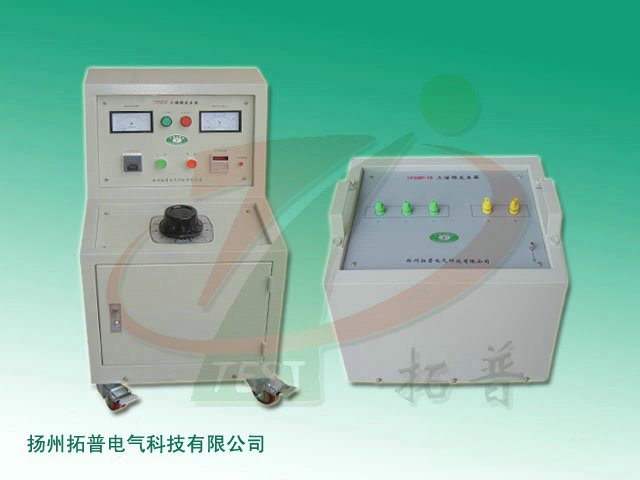

感應耐壓試驗裝置_TP_JXGN-8103-3kVA_技術資料
感應耐壓試驗裝置是在工頻電網中利用硅鋼片鐵心的磁化曲線飽和特性，在變壓器接成開口三角形的二次線圈中感應出零序三次諧波電勢的原理制成的輕便型電壓互感器感應耐壓試驗設備。
該系列三倍頻發生器是電力系統、發電廠、變電站、供配電網絡中對串級式高壓電壓互感器進行倍頻感應高壓試驗的基本設備之一。也可對各種低壓電子、儀表電源變壓器，電感線圈、電器線圈進行倍頻倍壓試驗，同時也可作為功率不大于1千瓦的倍頻電源用于某些特殊電器設備的供電或測試。
工作原理
三臺單相變壓器一次側接成星形，二次側接成開口三角形，在一次側加上對稱的三相正弦波電源時，并升高電壓讓鐵芯磁路飽和，使鐵芯中磁通所含三次諧波的成分增多,相應在鐵芯線圈上感應三次諧波電壓也增高。由開口三角形的發生器二次側輸出的這個150赫茲（三倍工頻）感應電壓即作為三倍頻試驗電源電壓。
當三倍頻發生器帶上（例如JCC-220型高壓串級式電壓互感器）負載時，其電流由感性變為容性，由于功率因數低的影響，使發生器的效率較低，一般只有20%左右。因此，可在被試品某一空繞組上接入電抗器進行電流補償。來提高整個試驗回路的功率因數。
使用環境
1、工作電源：三相380V/50Hz
2、環境溫度：-15℃～40℃
3、海拔高度：不超過1000m
技術指標
1、額定容量：3kVA
2、輸入電壓：380V
3、輸出電壓：500V
4、輸出頻率：150Hz
信息整理：揚州拓普電氣科技有限公司
