- 雙鉗數字相位伏安表
){kind=small}
產品簡介

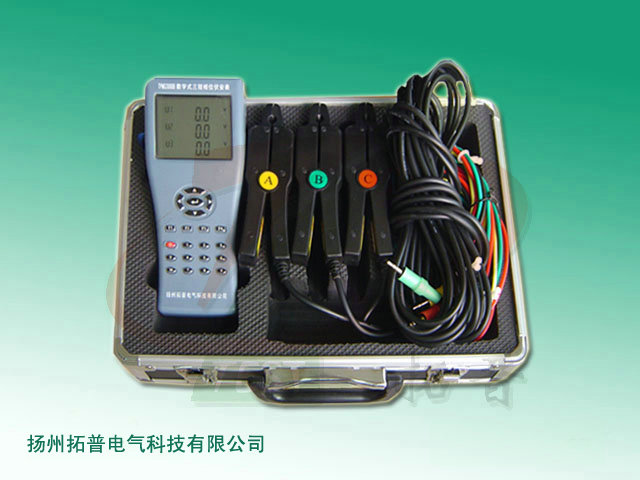

TPMG3000 手持式多功能三鉗數字相位伏安表是專為現場測量電壓、電流、功率、功率因數及頻率、相位而設計的一種便攜手持式測量?jī)x器。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。
主要特點
1、TPMG3000手持式多功能三鉗數字相位伏安表采用65X50大屏幕液晶顯示屏，高亮度背光，顯示直觀清晰。
2、直接功能鍵操作，無須換檔自動切換量程，直接測量并顯示電壓、電流、顯示電壓與電壓、電壓與電流、電流與電流的各種相位關系，實時測量有功功率、無功功率、頻率及功率因數。
3、儀器內置充電鋰電池供電，關閉背光可連續工作18小時以上，開啟背光時可連續工作8小時以上。
4、電流幅相特性平坦,可在5mA-10A范圍內準確測量相位。
5、配尖嘴型鉗形電流互感器,測量精度高,抗干擾能力強,在排線密集的場合使用尤其方便。
6、顯示電能表接線錯誤組號，便于查閱電能表錯誤接線位置。
7、儀器內置萬年時鐘芯片，可準確記錄檢測時間，以備查詢。
8、能保存200組測量數據，可查閱已保存的數據組。
9、可將儀表測量數據成組上傳至PC機，或形成打印報告存檔。
10、可選配微型打印機，直接打印現場數據或歷史數據記錄。
11、儀器使用簡單、操作方便，適用于各電力院校作為接線判別培訓工具及教學儀器使用。
12、流線型結構，防脫落腕帶設計，手持式，體積小，重量輕。
技術指標
1、主要技術指標
|
參數 |
量程或范圍 |
分辨率 |
誤差極限 |
|
U |
5V-500V |
0.01V |
±0.5% |
|
I |
5mA |
0. 1 mA |
±0.5% |
|
Φ |
0.0°-360° |
0.1° |
±1.0° |
|
F |
45-65Hz |
0.01 Hz |
±0.03 Hz |
|
P |
220±40V / |
0.1w |
±0.5% |
|
PF |
220±40V |
0.001 |
±0.01 |
|
整機準確度： 0.5級 |
|||
|
工作電源：內置直流充電鋰電池1600mAh DC3.7V（配適配器） |
|||
(b) 環境濕度：（45～75）% RH
(c) 被測載流導線在鉗口中的位置：居中
(d) 外參比頻率電磁場干擾：應避免
(e) 頻率影響：信號在45Hz~65Hz范圍 <±0.04%
2、外形尺寸
主機外形尺寸：185mmX85mmX41mm 重量：260g
鉗表外形尺寸：142x42x18（mm3） 重量：180g/把
3、安全特性
3.1 耐壓
電壓輸入端與表殼之間、鉗形電流互感器鐵芯與鉗柄及副邊繞組線圈之間承受 1KV/50Hz 的正弦波交流電壓歷時 1min 的試驗。
3.2 絕緣電阻
儀表線路與外殼之間、兩電壓輸入端之間：≥10MΩ。
